Optische Prismen

Optische Prismen

Informationen über Optische Prismen

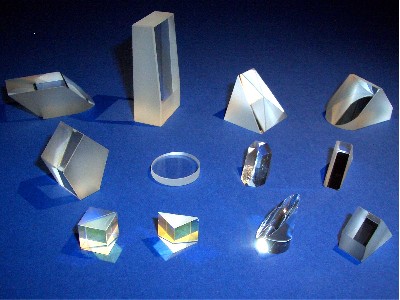

verschiedene optische Keile und Prismen

Optische Keile und Prismen

Optische Prismen sind optische Bauteile mit einer bestimmten geometrischen Form bei denen die polierten und optisch wirksamen Flächen, besonders die benachbarten Flächen zueinander, nicht parallel angeordnet sind. Die jeweiligen Flächen stehen in einem vom Prismentyp bestimmten Winkel zueinander, so dass die optisch unwirksame Seitenfläche, auch Auflagefläche genannt, im einfachsten Fall ein Dreieck (häufigster Prismentyp), ein Parallelogramm (Rhomboidprisma), ein Fünfeck (Penta-Prisma) oder ein regelmässiges Vieleck (Polygon-Prisma) darstellt. Optische Prismen in Form einer Dreieckspyramide bezeichnet man als Triple-Prismen.
Optische Prismen erfüllen je nach Aufbau und Form verschiedene Aufgaben. Als Ablenkprisma, auch optischer Keil genannt, lenkt es einen Lichtstrahl in einem vom Keilwinkel und von der optischen Dichte (Brechzahl) des Mediums (in der Regel Glas) abhängigen Winkel ab. Als Dispersionsprisma dient es zur Zerlegung von Licht in seine spektralen Anteile. Als Reflexionsprisma dient es zur Reflexion des Lichtes und zur Bildumkehr in optischen Systemen. Prismenwürfel, Spezialprismen und verkittete Prismensysteme dienen u.a. als Strahl- und Farbteiler, Polarisatoren, etc.
Alle hier genannten Prismen können nach Kundenspezifikation kostengünstig hergestellt werden.

Ablenkprismen und Optische Keile

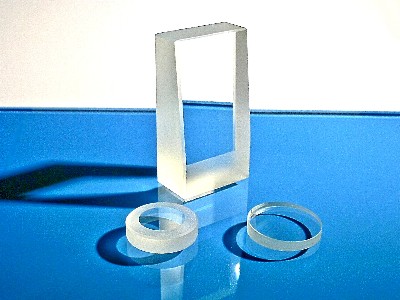

optische Keile und runde Drehkeile zur Lichtablenkung

optische Keile und Drehkeile

Ablenkprismen, auch als optische Keile bezeichnet, dienen zur Ablenkung von Licht. Ein einfallender Lichtstrahl wird, abhängig von der optischen Dichte des Mediums (in der Regel Glas) und dem Keilwinkel des Prismas, von seiner ursprünglichen Richtung in einem bestimmten Winkel abgelenkt.
> mehr Informationen über Ablenkprismen

Dispersionsprismen

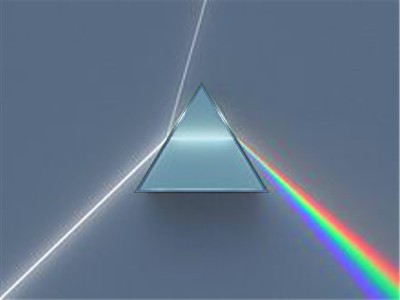

Dispersionsprisma beim Zerlegen des Lichtes in seine spektralen Anteile

Dispersionsprisma beim Zerlegen des Lichtes

Dispersionsprismen dienen zum Zerlegen von Licht in seine spektralen Anteile. Deshalb werden Dispersionsprismen und optische Gitter häufig in der Analytik, Materialuntersuchung und Spektroskopie verwendet.
> mehr Informationen über Dispersionsprismen

Reflexionsprismen

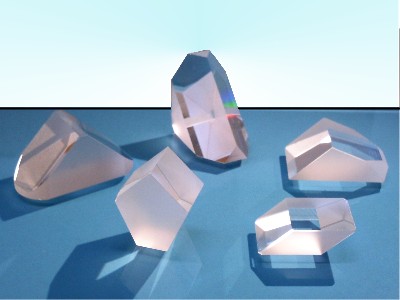

verschiedene Formen und Arten von Reflexionsprismen

verschiedene Formen von Reflexionsprismen

Reflexionsprismen sind die am häufigsten verwendete Untergruppe der optischen Prismen. Reflexionsprismen dienen, unter Ausnutzung der Totalreflexion an den Innenseiten der optisch wirksamen Flächen, zum Umlenken von Licht und zur Bildumkehr in optischen Systemen.
> mehr Informationen über Reflexionsprismen

Prismenwürfel und Spezialprismen

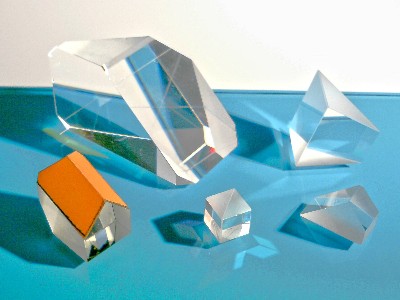

Prismenwürfel und andere Spezialprismen

Prismenwürfel und Spezialprismen

Prismenwürfel, Spezialprismen und verkittete Prismensysteme, wie das Wollaston-Prisma, das es in verschiedene Modifikationen auch als Nomarski-Prisma, Rochon-Prisma und als Senarmont-Prisma gibt, dienen häufig zur Strahlteilung, Farbselektion oder zur Polarisation des Lichtes.
> mehr Informationen über Prismenwürfel und Spezialprismen

Sie haben nicht das für Ihre Anwendung passende Prisma gefunden oder wünschen weitere Informationen über optische Prismen, so senden Sie uns doch bitte Ihre diesbezügliche Anfrage, nehmen > Kontakt mit uns auf oder rufen uns doch einfach unverbindlich an.
